Maschinen und Technik für die Bewässerung von Haselnussanlagen (Pumpen, Filtration, Automatisierung, Fertigation)

Inhalt wurde durch künstliche Intelligenz generiert — bitte vor der Anwendung überprüfen

Dieser Artikel wurde automatisch aus einer Sammlung von Literatur über Haselnüsse unter Verwendung von künstlicher Intelligenz zusammengestellt und kann Fehler oder veraltete Daten enthalten. Er dient als Ausgangspunkt für weitere Recherchen und nicht als fachlicher Rat. Dosierungen, Mittel und Zeitpläne sind informativ und hängen von der Sorte, dem Standort und den geltenden Vorschriften ab — prüfen Sie diese unbedingt bei der Beratungsstelle und auf offiziellen Quellen, bevor Sie sie anwenden.

Die Bewässerung wird im Haselnussanbau oft nur als agronomische Maßnahme betrachtet — wie viel Wasser und wann zugegeben werden muss. Hinter jedem Tropfen, der am Stamm herabfällt, steht jedoch eine Reihe von Maschinen und technischer Ausrüstung, die eine erhebliche Kapitalinvestition darstellen: Pumpe, Filterstation, Regel- und Messelemente, Automatisierung sowie eine Fertigationseinheit. Dies ist der „Kopf des Systems“ (ital. testata, engl. system head) — das Herz der Anlage, aus dem Wasser und Nährstoffe unter kontrolliertem Druck und in kontrollierter Menge austreten. Dieser Artikel behandelt die Bewässerung speziell als Mechanisierung und technologische Investition: Wie dimensioniert und wählt man die Hardware, was kostet sie, wie wird sie gewartet und warum ist der Kopf des Systems oft unterschätzt, die „fehlende Verbindung“ zwischen Brunnen und Tropfer.

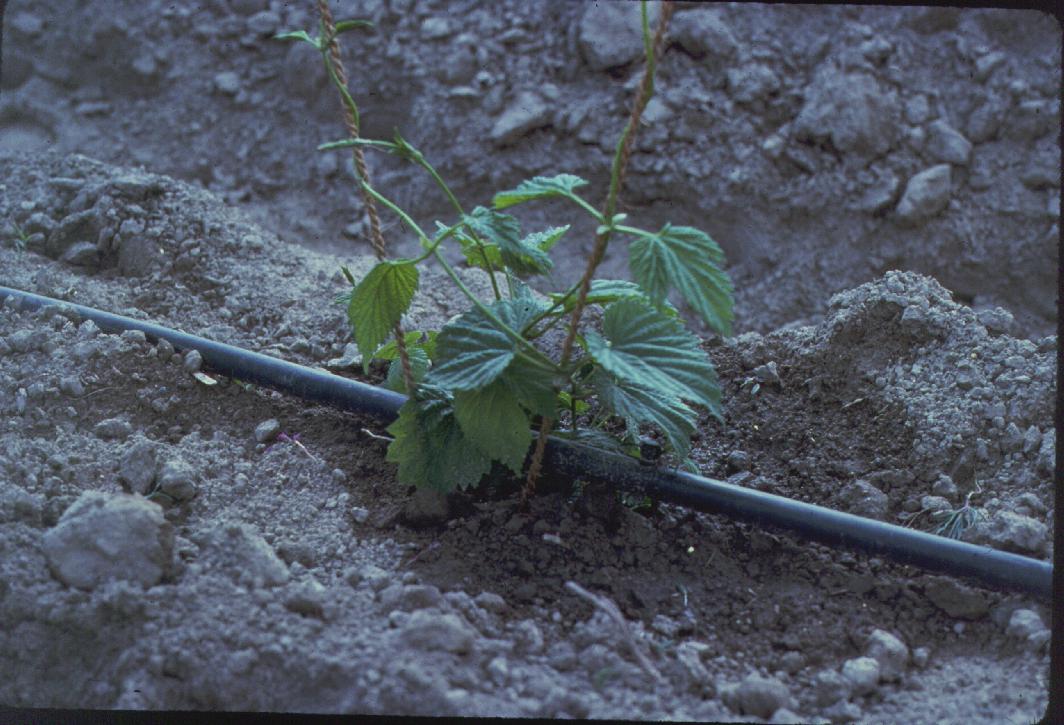

Tropfbewässerungssystem mit Tropfern an den Pflanzen
Tropfbewässerungssystem mit Tropfern an den Pflanzen. Foto: United States Department of Agriculture — [Public domain](https://creativecommons.org/publicdomain/mark/1.0/), [Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Drip_irrigation.jpg).

Systemarchitektur: Was bildet den „Kopf“ der Bewässerung

Die lokalisierte Tropfbewässerung („Tropf für Tropf“) ist der Standard in der Haselnusskultur, da sie Wasser und Energie spart, präzise dosiert und zuverlässig arbeitet und die Möglichkeit der elektronischen Regelung bietet. Ein typisches System teilt sich in zwei funktionale Einheiten:

  1. Einheit zur Wasseraufbereitung und zum Antrieb (Kopf des Systems) — Wasserquelle (Brunnen, Speicher, Gewässer), Hauptpumpe, Filtration, Rückschlagventil (Anti-Siphon), Manometer, Sicherheits- und Regelventile, Fertigationseinheit sowie Controller.
  2. Verteilernetz — Hauptleitung, Verteilungsrohre zu den Sektionen, sektorale (Zonen-)Ventile sowie Laterale mit Tropfern an den Pflanzen.

Nach italienischen und kroatischen Projektunterlagen ist die Reihenfolge der Komponenten im Kopf des Systems von der Quelle zum Feld in der Regel: Pumpstation → Primärfilter → Fertigationseinheit → Sekundär- (Sicherheits-)Filter → Mess- und Regelorgane → Verteilung auf die Sektionen. Die genaue Reihenfolge (insbesondere die Position der Injektoren im Verhältnis zum Filter) hängt vom Düngertyp und den Empfehlungen der Gerätehersteller ab.

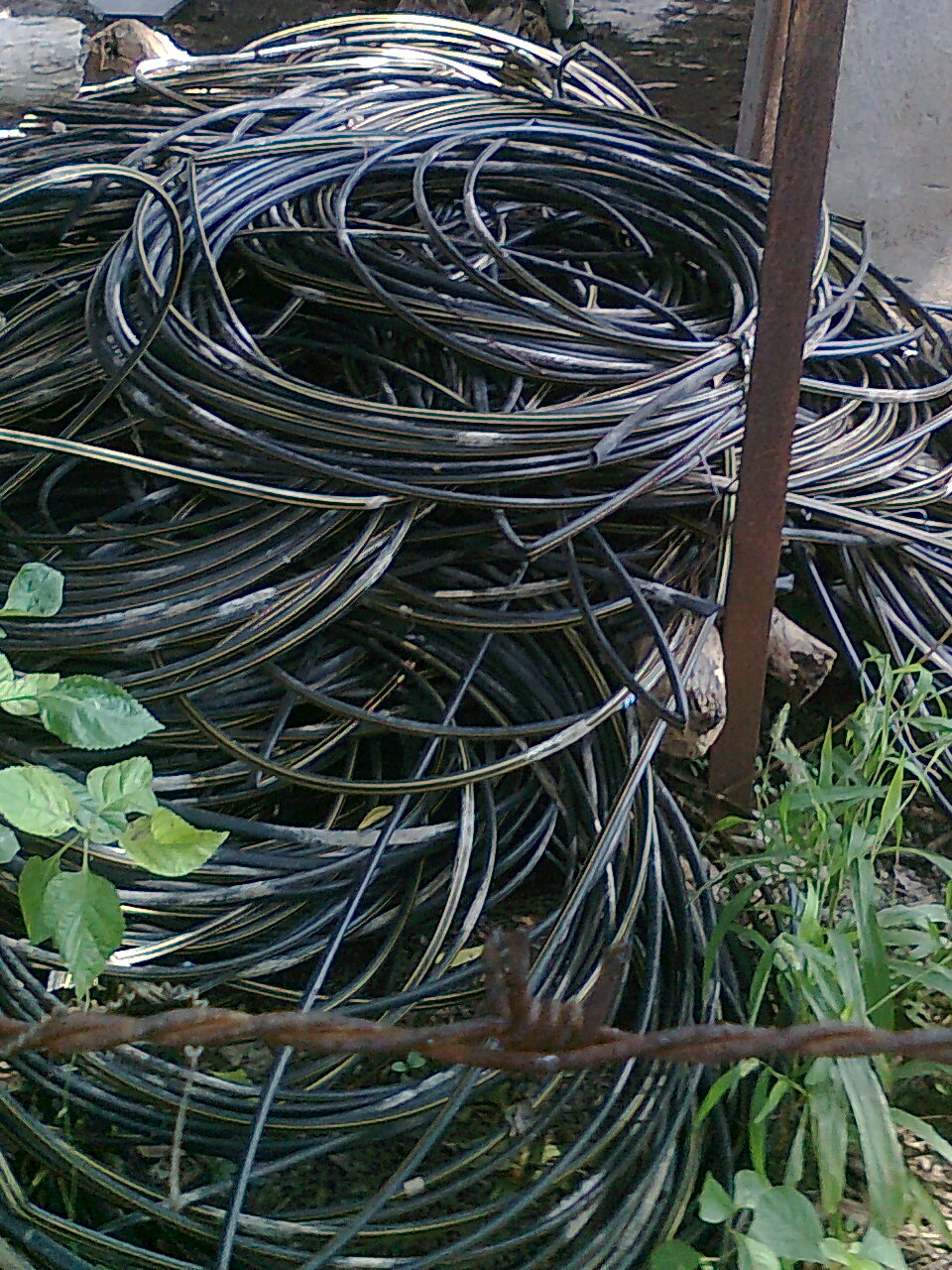

Gewickelte Tropfrohre (Laterale) für die Tropfbewässerung
Gewickelte Tropfrohre (Laterale) für die Tropfbewässerung, vor der Verlegung in der Anlage. Foto: ABHIJEET — [CC BY-SA 3.0](https://creativecommons.org/licenses/by-sa/3.0), [Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Drip_irrigation_tubes.jpg).
Komponente Funktion Typischer Standort
Pumpe Anheben des Wassers und Sicherung des Arbeitsdrucks An der Quelle / am Speicher
Anti-Siphon / Rückschlagventil Verhindert das Zurückfließen von Wasser und Dünger in die Quelle Zwischen Pumpe und Injektor
Primärfilter Grobe Abscheidung von Sand/Schlamm Sofort hinter der Pumpe
Fertigationseinheit Einspritzen wasserlöslicher Dünger Hinter dem Primärfilter
Sekundär- (Scheiben-/Netz-)Filter Schutz der Tropfer vor Düngerablagerungen und feinen Partikeln Hinter dem Injektor, vor den Sektionen
Manometer Kontrolle des Druckverlusts an den Filtern Vor und nach der Filtration
Druckregler Konstanter Arbeitsdruck zu den Sektionen hin Hinter der Filterbatterie
Volumenzähler (Wasserzähler) Messung der abgegebenen Menge Am Ausgang des Systemkopfs
Controller / Zentraleinheit Steuerung der Sektionen, Zeitplan, Fertigation Im „Kommandoraum“

Pumpen: Dimensionierung und Leistung

Die Pumpe ist die Komponente, die bestimmt, ob das gesamte System überhaupt funktioniert. Eine falsch dimensionierte Pumpe bedeutet entweder zu niedrigen Druck (Tropfer am Ende der Laterale „hungern“) oder Energieverschwendung und Überlastung.

Zwei Eingangsdaten: Durchfluss (Q) und Förderhöhe (H)

Die Dimensionierung geht von zwei Größen aus:

  • Durchfluss Q (m³/h oder l/s) — wie viel Wasser das System der anspruchsvollsten Sektion, die gleichzeitig arbeitet, liefern muss.
  • Benötigte Förderhöhe / Druck H (m oder bar) — Summe aus geodätischer Höhe (Höhenunterschied zwischen Quelle und Anlage), Verlusten in den Rohren und dem benötigten Arbeitsdruck der Tropfer.

Aus kroatischen Projektgutachten geht hervor, dass das System abschnittsweise (in Schichten) projektiert wird, damit die Pumpe kleiner und günstiger ist. Beispiel aus einer Anlage bei Glina:

Sektion Fläche Anzahl Laterale Durchfluss Q Druck (P)
Schicht 1 0,9 ha 20 7,3 m³/h 25 m
Schicht 2 0,8 ha 21 6,8 m³/h 21 m
Schicht 3 0,6 ha 21 5,3 m³/h 19 m

Wichtig: Das System bewässert nie die gesamte Anlage auf einmal. Durch die Aufteilung in Schichten muss die Pumpe nur den größten einzelnen Durchfluss abdecken (hier ~7,3 m³/h), nicht die Summe aller Sektionen. Dies reduziert die benötigte Leistung und die Pumpenkosten direkt.

Schätzung des benötigten Durchflusses aus dem Tropferverbrauch

Der Verbrauch eines einzelnen Tropfers in der Haselnuss beträgt typischerweise 1,6–2 l/h (selbstkompensierende Tropfer arbeiten stabil in einem weiten Druckbereich). Der Durchfluss der Sektion = Anzahl Tropfer × Tropferdurchfluss. Für eine Anlage mit einem Pflanzschema von 5 × 4 m sind das 500 Bäume/ha; bei 2–4 Tropfern pro Baum und 2 l/h ergibt sich eine grobe Größenordnung von einigen zehn m³/h pro Hektar wenn alles auf einmal bewässert wird — daher teilen wir in Schichten auf.

Kapazität der Quelle als Obergrenze

Die Pumpe kann nicht mehr liefern, als die Quelle hergibt. In Gutachten wird die Brunnenkapazität durch eine Probepumpung ermittelt; Beispiele nennen einen Brunnen mit einer Kapazität von 2,77 l/s (≈ 10 m³/h) bei einem jährlichen Verbrauch von etwa 5.000 m³/Jahr für eine Anlage. Wenn die Quelle schwächer oder entfernt ist (z. B. Brunnen 2.600 m von der Anlage entfernt, 120 m Höhenunterschied), wird das System dreistufig gelöst: Brunnen → Speicher → Druckbewässerungssystem, wobei eine Pumpe den Speicher füllt und eine andere (oder dieselbe) zur Anlage drückt. Speicher in den Gutachten variieren von 25 m³-Zisternen bis zu Erdbecken mit 3.200–30.000 m³.

Orientierende Leistung und Pumpentyp

  • Tauchpumpen — für Brunnen; ausgewählt nach Tiefe und Kapazität der Bohrung.
  • Oberflächen-/Zentrifugalpumpen — für Speicher und Oberflächenwasser.
  • Frequenzumrichter (VFD) — wird bei Systemen mit mehreren Sektionen unterschiedlichen Durchflusses empfohlen, da er einen konstanten Druck aufrechterhält und Energie spart.

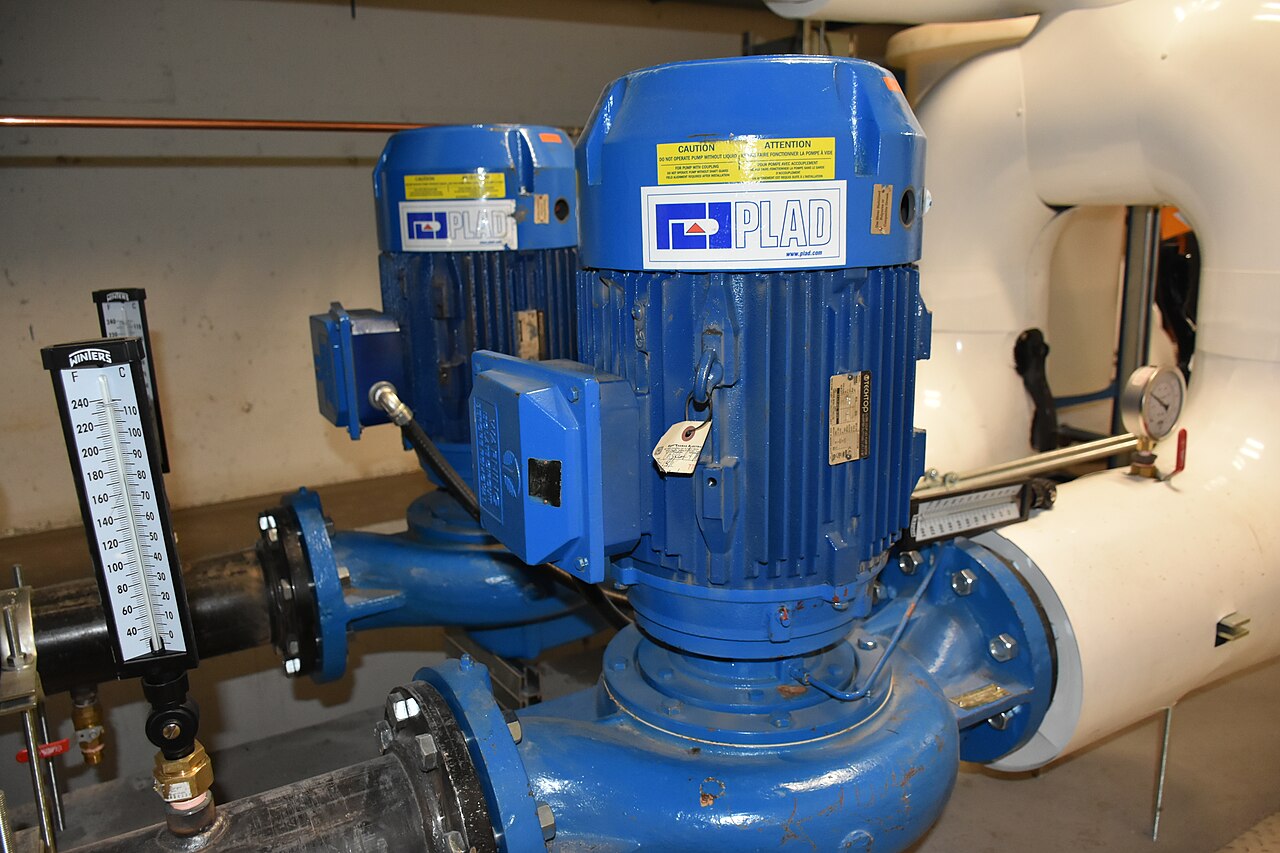

Zentrifugalpumpe (Oberflächenpumpe) für die Bewässerung
Zentrifugalpumpe (Oberflächenpumpe) für die Bewässerung. Foto: Saud — [CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0), [Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Centrifugal_Pump.jpg).

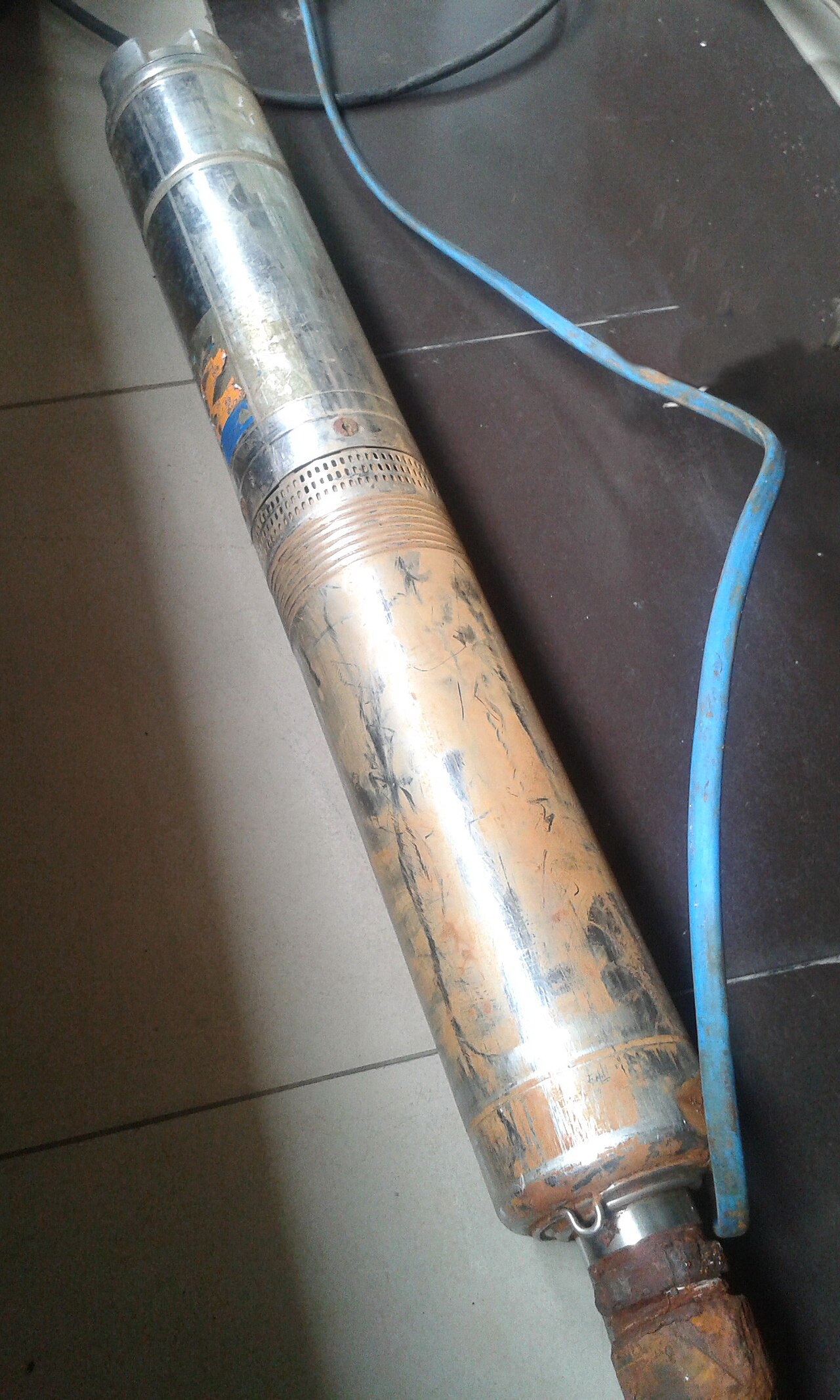

Tauchpumpe für Brunnen
Tauchpumpe für Brunnen. Foto: Mar11 — [CC BY-SA 4.0](https://creativecommons.org/licenses/by-sa/4.0), [Wikimedia Commons](https://commons.wikimedia.org/wiki/File:Submersible_pump_0.75HP.jpg).

Grobe Orientierung der Leistung: Für einen Durchfluss in der Größenordnung von 7–13 m³/h bei einer Förderhöhe von 20–40 m ist eine Pumpe mit einer Leistung von ca. 1,5–4 kW erforderlich; größere Speicher oder Höhenunterschiede erhöhen den Bedarf. Der genaue Arbeitspunkt (Q-H) wird immer aus der Kennlinie der konkreten Pumpe gemäß Projekt abgelesen.

Filtrationseinheiten

Filter sind bei der Tropfbewässerung obligatorisch, nicht optional. Kleine Tropferöffnungen verstopfen leicht durch Sand, Schlamm, Algen oder Düngerablagerungen, wodurch die Sektion allmählich „abstirbt“. Eine gut aufgebaute Filtration ist die günstigste Absicherung eines teuren Laterale-Netzes.

Filterauswahl nach Wasserquelle

Die Art des Filters hängt vor allem von der Quelle und der physikalisch-chemischen Wasseranalyse ab:

Wasserquelle Hauptproblem Empfohlener Filter
Speicher, See, Gewässer Organische Partikel, Algen, Schlamm Sandfilter (Medienfilter) mit automatischem Rückspülen + Sicherheits-Scheiben-/Netzfilter
Brunnen mit viel Sand Sand Hydrozyklon + Sicherheits-Scheiben-/Netzfilter
Relativ sauberes Brunnenwasser Feine Partikel Scheiben- oder Netzfilter

Aus kroatischen Gutachten: Am Eingang des Systemkopfs befindet sich die Primärfiltration (Entfernung von Sand), und oft wird auch eine Batterie selbstspülender Scheibenfilter installiert. Beispiel für die Dimensionierung: Filter mit einem minimalen Durchfluss von 12,8 m³/h und einer Filterfeinheit von 130 Mikron, mit mindestens zwei Manometern (vor und nach dem Filter) zur Überwachung des Druckverlusts.

Filtrationsstufen und Kontrolle

  • Primärfilter — Hydrozyklon oder Sand, je nach Quelle.
  • Sekundär- (Sicherheits-)Filter — Scheiben- oder Netzfilter, als letzte Verteidigungslinie unmittelbar vor den Sektionen; besonders wichtig hinter Düngerinjektoren, da sie Ablagerungen aus der Düngermischung auffangen.
  • Manometer vor und nach: Ein Anstieg der Druckdifferenz ist ein Zeichen dafür, dass der Filter verschmutzt ist und gespült/gereinigt werden muss.

Faustregel aus der Praxis: Wenn sich die Druckdifferenz vor und nach dem Filter im Vergleich zum sauberen Zustand um etwa 0,3–0,5 bar erhöht, ist es Zeit für die Spülung.

Automatisierung und Controller

Automatisierung verwandelt eine Ansammlung von Ventilen in ein System. Bei kleinen Anlagen kann die manuelle Steuerung ausreichen, aber bei mehreren Sektionen und Fertigation wird die Automatisierung schnell wirtschaftlich.

Die Hauptsteuerung des Systems besteht, nach kroatischen Projekten, aus: Filterausrüstung, Regelausrüstung, Ausrüstung zur Nährstoffversorgung (Fertigation), Systemsteuerungscontroller sowie Mess- und Kontrolleinrichtungen. Die Regelung des Arbeitsdrucks erfolgt über ein hydraulisches Ventil hinter der Filterbatterie, und ein Sicherheitsventil am Eingang schützt das System vor Überdruck.

Was ein fortschrittlicher Controller/Zentraleinheit ermöglicht (nach italienischen Richtlinien, z. B. Netafim):

  • Steuerung hydraulischer Ventile mit 12 V DC oder 24 V AC.
  • Eingang von Wasserzählern sowie pH- und EC-Sonden.
  • Bewässerungssteuerung nach Volumen oder nach Evapotranspiration (ETP), nicht nur nach wöchentlichem Zeitplan.
  • Steuerung einzelner Ventile über Zweidrahtkabel, Monokabel mit Decoder oder drahtlos (Funk).
  • Anschluss von Bodenfeuchtesonden für eine geschlossene Regelkreissteuerung.
  • Fernüberwachung und -steuerung über GSM/Mobilfunkverbindung von einem entfernten Computer oder Telefon.

Hydraulische Ventile sind für automatisierte Systeme handlicher als manuelle Schmetterlings- oder Kugelhähne, daher sollte dies bereits bei der Projektierung berücksichtigt werden. Kontrollventile am eigentlichen Wasserzulauf (an der Pumpstation) werden oft aus Kostengründen weggelassen, ermöglichen aber die Isolierung eines Systemteils für Reparaturen, ohne das gesamte Netzwerk entleeren zu müssen.

Fertigierungseinheiten (Injektoren, Tank A/B)

Die Fertigierung — die gleichzeitige Bewässerung und Düngung — stellt den Höhepunkt der Effizienz eines Bewässerungssystems dar, da die Nährstoffe genau in der Wurzelzone und in kontrollierter Dosierung zugeführt werden. Eine Fertigierungseinheit besteht aus Behälter(n) für die Düngerlösung, Injektoren und der entsprechenden Armatur.

Arten von Injektoren

Injektortyp Funktionsprinzip Vorteile Nachteile
Venturi Unterdruck in der Verengung des Rohrs saugt die Lösung an Günstig, keine externe Energie erforderlich Verursacht Druckverlust, weniger präzise
Dosierpumpe (Kolben-/Membranpumpe) Aktives Einspritzen der Lösung Sehr präzise, unabhängig vom Druck Teurer, benötigt einen Antrieb
Druckbehälter (By-pass) Ein Teil des Durchflusses fließt durch den Düngerbehälter Einfach Abnehmende Konzentration während des Betriebs
T-Stück am Sauganschluss der Pumpe Die Lösung wird am Pumpeneinlass angesaugt Günstigste Variante Geringste Kontrolle, Risiko für die Pumpe

Nach der Literatur ist der Injektor (Dosierpumpe) die präziseste Form der Fertigierung, erfordert jedoch zusätzliche Filter am Eingang jeder Zone. Venturi-Injektoren sind aufgrund der Kosten in der Praxis häufig. Kommerzielle Injektionssysteme (z. B. Irritec) erreichen einen Einspritzbereich von 150 bis 1.700 l/h, abhängig vom Modell.

Behälter und A/B-System (Tank A / Tank B)

Bei fortschrittlicher Fertigierung werden zwei getrennte Behälter für die Lösungen, „Tank A" und „Tank B", sowie bei Bedarf ein Säurebehälter verwendet:

  • Tank A — enthält meist Stickstoff und Kalium (z. B. Calciumnitrat) sowie andere Düngemittel, die in konzentrierter Lösung kompatibel sind.
  • Tank B — Düngemittel, die nicht mit denen aus Tank A im Konzentrat gemischt werden dürfen, da sie ausfallen würden (typischerweise Phosphate und Sulfate, z. B. Monokaliumphosphat / Magnesiumsulfat zusammen mit Calcium).
  • Säurebehälter — zur pH-Wert-Korrektur des Wassers und zur Verhinderung von Ausfällungen (Kalk) im System.

Der Grund für die Trennung: Verbindungen von Calcium mit Phosphaten und Sulfaten bilden unlösliche Niederschläge, die die Tropfer verstopfen. In der Hauptwasserleitung verdünnt sind sie gleichzeitig unschädlich, müssen aber im Konzentrat getrennt gehalten werden. Fortschrittliche Controller dosieren unabhängig aus den Kanälen A und B sowie Säure, wobei EC (Gesamtsalzgehalt) und pH-Wert mittels Online-Sonden auf die Sollwerte geregelt werden.

Position der Injektoren und Schutz

  • Der Injektor wird so installiert, dass dahinter ein Sicherheitsfilter (Disk-/Mesh-Filter) verbleibt, der eventuelle Niederschläge auffängt.
  • Ein Anti-Siphon-/Rückschlagventil zwischen Pumpe und Injektor ist zwingend erforderlich: Falls die Pumpe während des Einspritzens ausfällt, verhindert es den Rückfluss von Dünger oder Chemikalien in die Wasserquelle (Schutz des Brunnens/Gewässers).
  • Nach der Fertigierung sollte das System mit klarem Wasser „gespült" werden, damit kein Dünger in den Lateralen verbleibt und das Wachstum von Algen/Niederschlägen fördert.

Orientierende Preise (informative Angaben)

Die Preise variieren stark in Abhängigkeit von der Größe der Anlage, der Wasserquelle, der Höhenunterschiede und dem Automatisierungsgrad. Die folgenden Zahlen sind nur Größenordnungen aus öffentlichen Quellen (2025/2026) und sollten durch Angebote von Lieferanten für das konkrete Projekt überprüft werden.

Position Orientierender Preis
Komplettes Tropfsystem ~ 850–1.200 €/ha (bis zu 2.000+ €/ha mit kompletter Ausstattung)
Pumpe (kleine Zone, 15 m³/h) ~ 1.200–1.500 €
Pumpe (5 ha gleichzeitig, ~60 m³/h) ~ 4.000–5.000 €
Solar-/Generatorantrieb für Pumpe + 1.500–15.000 € (je nach Kapazität)
Filter (je nach Typ) ~ 150–1.200 € pro Stück
Druckregler ~ 30–200 €
Sektionsventil (magnetisch) ~ 50–300 € pro Stück
Einfacher Controller ~ 100–500 €
Smart-/Fern-Controller ~ 300–1.200 €
Laterale (Tropfschlauch) ~ 0,30–2,60 €/m (≈ 1.666 m/ha)

Hinweis: In Ausschreibungen in Bosnien und Herzegowina/der Region ist die Bewässerungsausrüstung (Pumpen, Schläuche, Sprühdüsen/Tropfer, Filtersysteme, Düngesysteme, Schlauchtrommeln) ausdrücklich als zulässige Kostenkategorie unter „Ausrüstung und Mechanisierung" anerkannt — aktuelle Ausschreibungen (z. B. IPARD, Maßnahmen der ländlichen Entwicklung) sollten geprüft werden, da sie oft die Hauptkomponenten des Systems mitfinanzieren.

Wartung

Die Systemzentrale erfordert regelmäßige, aber einfache Pflege:

  • Filter: Spülung/Reinigung bei Druckabfall (Manometer); Überprüfung des Selbstspülcycles bei automatischen Batterien.
  • Pumpe: Überwachung des Arbeitsdrucks und des Stromverbrauchs (Anzeichen für Verstopfung oder Ausfall), Prüfung der Dichtungen und Lager, Schutz vor Trockenlauf.
  • Tropfer und Laterale: Periodisches Spülen der Lateralenenden; bei Kalkausfällung präventive Ansäuerung des Wassers.
  • Fertigierung: Spülung des Systems mit klarem Wasser nach jeder Düngergabe; Reinigung der Tanks A/B; Kalibrierung/Reinigung der pH- und EC-Sonden.
  • Ventile und Automatisierung: Prüfung der Hydraulikventile, Batterien/Stromversorgung der Controller sowie Kabels/Funkverbindungen vor der Saison.
  • Wintervorbereitung: Entleerung exponierter Teile zum Schutz vor Frost; Feuchtigkeitsschutz der Controller.

Das Vergraben der Laterale (nach 2–3 Jahren, wenn die Wurzeln auf ~0,5 m Tiefe absinken) beseitigt Hindernisse bei der Ernte, Mahd und dem Schnitt — unter der Voraussetzung der Verwendung selbstkompensierender Tropfer mit Anti-Siphon-Funktion und Wurzelschutz.

Praktische Empfehlungen und häufige Fehler

  • Dimensionieren Sie die Pumpe nicht für den gesamten Bestand auf einmal. Die Aufteilung in Sektionen/Schichten reduziert die benötigte Pumpe und die Kosten drastisch.
  • Führen Sie vor der Filterauswahl immer eine physikalisch-chemische Wasseranalyse durch. Ohne diese ist selbst der teuerste Filter nicht korrekt ausgewählt.
  • Installieren Sie zwei Manometer (vor und nach dem Filter). Ohne diese weiß man nicht, wann der Filter gereinigt werden muss — ein verstopfter Filter bedeutet unterversorgte Tropfer.
  • Ein Anti-Siphon-Ventil ist keine Option. Es schützt die Wasserquelle vor dem Rückfluss von Dünger beim Stoppen der Pumpe.
  • Mischen Sie Calciumdünger nicht mit Phosphaten/Sulfaten im selben Behälter. Daher das A/B-Tanksystem.
  • Spülen Sie das System nach jeder Fertigierung. Andernfalls fördert der im Schlauch verbleibende Dünger Algen und Niederschläge, die die Tropfer verstopfen.
  • Sparen Sie nicht an Sektionsventilen und Automatisierung, wenn Sie Fertigierung planen — manuell gesteuerte Fertigierung über mehrere Sektionen ist fehleranfällig und führt zu ungleichmäßiger Nährstoffversorgung.
  • Planen Sie einen Frequenzumrichter (VFD) bei Systemen mit mehreren Sektionen unterschiedlichen Durchflusses ein, um einen stabilen Druck und Energieeinsparung zu gewährleisten.

Eine ordnungsgemäße Bewässerung kann den Haselnussertrag um bis zu 30 % steigern, dank besserer Differenzierung der Blütenknospen, weniger Blütenabwurf und einer größeren Blattoberfläche — aber nur, wenn die Hardware hinter den Tropfern zuverlässig funktioniert. Die Systemzentrale ist eine Investition, die den Wert der gesamten Anlage sichert.

Galerie

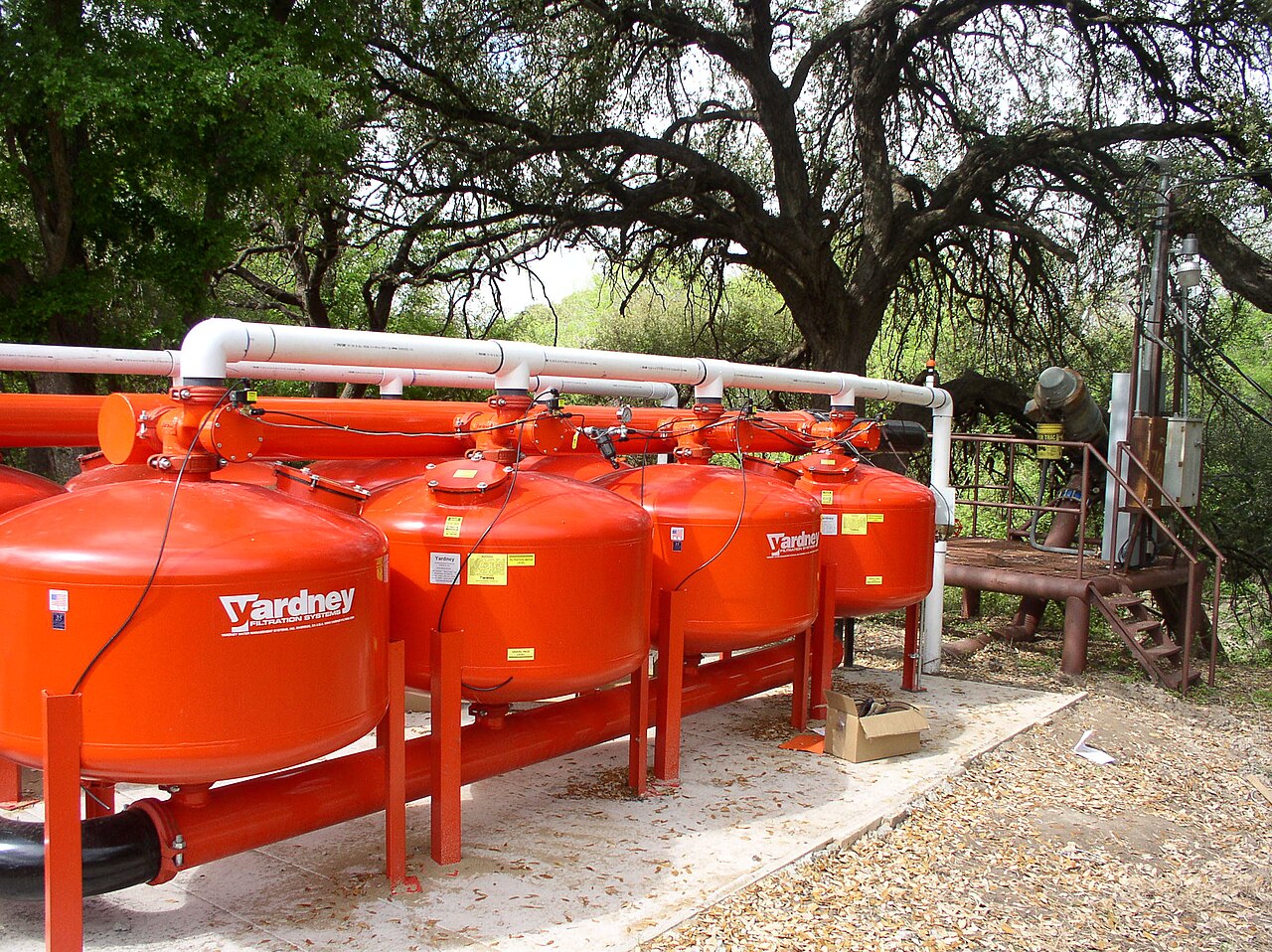

orange irrigation filtration tanks
orange irrigation filtration tanks. Foto: J. M. Villarreal/U.S. Department of Agriculture — [CC BY 2.0](https://creativecommons.org/licenses/by/2.0), [Wikimedia Commons](https://commons.wikimedia.org/wiki/File:20100406-NRCS-JMV-0007_-_Flickr_-_USDAgov.jpg).

Quellen

Dieser Artikel ist ein KI-Zusammenfassung, der aus einer internen Literatursammlung über Haselnuss (RAG-Korpus) und öffentlich zugänglichen Quellen entstanden ist. Angaben zu Dosierungen, Durchflussmengen, Drücken und Preisen sind informativ und hängen von Sorte, Standort, Wasserquelle sowie geltenden Vorschriften und Genehmigungen ab. Hauptverwendete Quellen:

  • Umweltverträglichkeitsgutachten für die Grundwasserentnahme und Bewässerung von Haselnussanlagen in Kroatien (Donji Hrastovac/Sunja, Glina, Dragodinac, Nova Kapela, Zmajevac, Donja Pištana/Orahovica, Vojnić) — Projektdaten zu Pumpen, Sektionen, Filtration und Speicherbecken.
  • Linee guida per la realizzazione di un impianto a goccia su corileto (Netafim) — Automatisierung, Hydraulikventile, Fertigierung. PDF
  • Nutrizione / Irrigazione del nocciolo — Manuale tecnico (Ferrero) — Schema der Fertigierungsstation, Venturi-Injektor, Druckregulierung. tecnichenuove.it
  • Irritec — Drip Irrigation for Hazelnut Trees (Filterauswahl je nach Wasserquelle, Injektorleistung). irritec.com
  • Best Management Practices — Irrigation Management (Injektortypen, Position von Filtern/Injektoren).
  • Richtlinien für Antragsteller (Ausschreibungen) — zulässige Ausrüstung für Bewässerung und Düngung.
  • New Mexico State University — Planning and Operating Orchards With Drip and Microspray Irrigation Systems. pubs.nmsu.edu
  • TNAU Agritech — Drip Irrigation and Fertigation (Komponenten der Systemzentrale). agritech.tnau.ac.in
  • Drip Depot — Fertigation in irrigation systems (Anti-Siphon, Position des Injektors). help.dripdepot.com
  • Farmonaut / Irrigation Tech / Bhumi Calculator — orientierende Preise für Systeme, Pumpen, Controller und Filter (2025/2026). irrigationtech.com, bhumicalculator.com
🤖
